Xi'an Dongmeng Group Co., Ltd. on yksi luotettavimmista en 10305-1 e355 hiottujen saumattomien teräsputkien valmistajista ja toimittajista Kiinassa, ja se tukee myös räätälöityjä palveluita. Runsaalla kokemuksella toivotamme sinut lämpimästi tervetulleeksi tukkumyyntiin halpojen tuotteiden varastoon täällä ja saamme ilmaisen näytteen tehtaaltamme. Hintaneuvontaa varten ota yhteyttä.

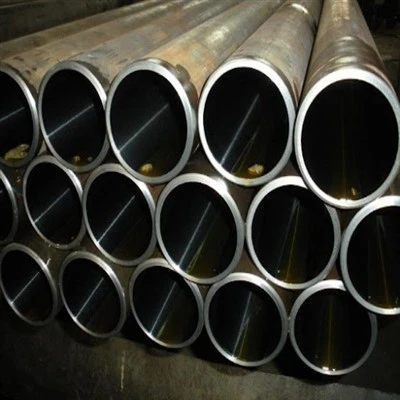

EN 10305-1 E355 hiottu saumaton teräsputki
Xi'an Dongmeng Group Co., Ltd. toimittaa E355 hiottuja saumattomia teräsputkia hydraulisylinterien tynnyreihin, teollisuustoimilaitteisiin ja tarkkuusmekaanisiin komponentteihin. Lähetä piirustuksestasi tarjous, joka kattaa vaaditun toimitustilan, valmiin porauksen, ulkohalkaisijan, pituuden, päädyn valmistelun ja tarkastusasiakirjat.
E355, materiaalinumero1.0580, tarjoaa erilaisia lujuus- ja venymävaatimuksia toimitustilanteen mukaan. Kunnon ja valmiiden porausvaatimusten valitseminen yhdessä auttaa sylinterien valmistajia ostamaan putkia, jotka sopivat heidän valmistus- ja kokoonpanoprosessiinsa.
Miksi valita E355 sylinteritynnyreille?
Korkeampi lujuus kuin E235 samassa kunnossa
E355:llä on korkeammat luetellut veto- ja myötölujuusvaatimukset kuin E235 verrattuna vastaavaan toimitusehtoon. Tämä antaa suunnittelijoille toisen materiaalivaihtoehdon tynnyrin mittojen ja kuormitusvaatimusten arvioinnissa. Propriedades mecânicas (10305-1)
Valmis poraus, joka on sovitettu komponenttipiirustukseen
Hiotun reiän ostaminen voi vähentää sylinterin valmistajan sisäistä viimeistelyä, kun mukana toimitettu reiän koko, geometria ja pintaprofiili täyttävät kokoonpanomääritykset.
Selkeät hyväksymisvaatimukset ennen tuotantoa
Valmiin ID:n, jäljellä olevan seinän vähimmäismäärän, pinnan rakenteen ja tarkastuksen laajuuden määrittäminen antaa ostajille mahdollisuuden vertailla tarjouksia samoilla teknisillä perusteilla.
Dokumentaatio linjassa saapuvan tarkastuksen kanssa
Materiaalitodistusten ja valmiiden porausraporttien sopiminen auttaa hankinta- ja laatutiimiä tarkistamaan toimitetut putket ostotilaukseen nähden.
E355+SR vai E355+N?
Seuraavassa valintaoppaassa käytetään lueteltuja lujuus- ja venymävaatimuksia päätöksen tekemiseen.
| Kunto | Milloin arvioida | Mitä tarkistaa |
|---|---|---|
| E355+SR | Suunnittelu edellyttää korkeampaa lueteltua myötörajaa jännitystä vapautetuista kylmävedetyistä letkuista | Halkaisijasta riippuva myötövaatimus, valmistusjärjestys ja lopullinen reiän hyväksyntä |
| E355+N | Suunnittelu- ja valmistusvaatimukset suosivat normalisoitua materiaalia, jolla on suurempi määritelty venymä | Vaadittu lujuus, seinämän paksuus, koneistus ja hitsausmenettely |
| Muut ehdot | Komponenttipiirustus vaatii +C, +LC tai +A | Kuntokohtaiset ominaisuudet ja myöhempi käsittely |
Kumpikaan ehto ei muodosta täydellistä sylinterin paineluokitusta. Vahvista valinta komponenttien suunnittelun ja valmistusprosessin suhteen.
Tarvitsetko apua tilanteeseen?Lähetä kyselysi mukana olemassa oleva piirustus, materiaalispesifikaatio ja aiotut valmistusvaiheet.
Tekniset tiedot
| Tuote | Erittely |
|---|---|
| Tuote | E355 hiottu saumaton teräsputki |
| Tekninen toimitusstandardi | EN 10305-1:2016 |
| Materiaalinumero | 1.0580 |
| Putken muoto | Suora pyöreä putki |
| Valmistusreitti | Saumaton, kylmävedetty |
| Toimitusehto | Ilmoitettu tiedustelussa ja ostotilauksessa |
| Sisäinen viimeistely | Hiottu; vaihtoehtoiset viimeistelyprosessit vaativat sopimuksen |
| Mitat | OD × valmis ID × pituus tai mittajärjestelmä piirustuksessa |
| Seinävaatimus | Nimellisseinä ja pienin sallittu seinä viimeistelyn jälkeen |
| Poran sietokyky | Piirustusrajat tai sovittu ISO-reikätoleranssiluokka |
| Geometria | Pyöreys, sylinterimäisyys ja suoruus tarvittaessa |
| Pintarakenne | Ra ja tiivistysjärjestelmän edellyttämät lisäparametrit |
| Päättyy | Sahauspituus, purseenpoisto, viisteet tai koneistus sopimuksen mukaan |
| Dokumentaatio | EN 10204 tarkastusasiakirja ja lisäraportit tilauksen mukaan |
EN 10305-1 kattaa pyöreät saumattomat kylmävedetyt tarkkuusputketOD pienempi tai yhtä suuri kuin 380 mm. Tämä on standardin soveltamisala; saatavilla olevat mitat ja käsittelykelpoisuus vahvistetaan jokaiselle tarjoukselle.
Kemiallinen koostumus
Seuraavat perusrajat koskevatheittää analyysimassaprosentteina ilmaistuna.
| C, max. | Si, max. | Mn, max. | P, max. | S, max. | Yhteensä, min* |
|---|---|---|---|---|---|
| 0.22% | 0.55% | 1.60% | 0.025% | 0.025% | 0.020% |
Nämä E355-koostumusrajat on julkaistu myös valmistajan teknisissä tiedoissa. Mannesmann
*Alumiiniminimi on poikkeus, kun vaihtoehtoisia typpeä sitovia elementtejä on riittävästi. Asiaankuuluvat lisäykset on ilmoitettava; kun käytetään titaania, standardi edellyttää sen tarkistamistaAl + Ti/2 suurempi tai yhtä suuri kuin 0,020 %. hublebas.co.uk
Kaikki muut kemialliset vaatimukset tulee ilmoittaa ennen materiaalin valintaa.
Mekaaniset ominaisuudet toimitusehdon mukaan
Alla olevat arvot ovat voimassa huoneenlämmössä. Lujuusarvot ovat MPa; venymä ilmaistaan prosentteina.
| Kunto | Kuvaus | Vetolujuus Rm | Myötölujuus ReH, min. | Venymä A, min. |
|---|---|---|---|---|
| +C | Kylmävedetty / kova | Suurempi tai yhtä suuri kuin 640 | - | 4% |
| +LC | Kylmävedetty/pehmeä | Suurempi tai yhtä suuri kuin 580 | - | 7% |
| +SR | Kylmävedetty ja stressinpoisto | Suurempi tai yhtä suuri kuin 580 | 450* | 10% |
| +A | Pehmeä hehkutettu | Suurempi tai yhtä suuri kuin 450 | - | 22% |
| +N | Normalisoitu | 490–630 | 355** | 22% |
Kuntokohtaiset perusarvot vahvistetaan valmistajan tiedoilla. Propriedades mecânicas (10305-1)
* E355+SR:vartenOD >160 mm, määritetty pienin myötöraja on420 MPa.
** E355+N:Kun molemmatOD pienempi tai yhtä suuri kuin 30 mmjaseinämän paksuus Enintään 3 mm, pienin myötöraja on345 MPa.
"-" tarkoittaa, että taulukko ei anna erillistä kiinteää vähimmäistuottoarvoa kyseiselle ehdolle.
Nämä mittapoikkeukset noudattavat standardin EN 10305-1:2016 taulukkoa 4. Myöhempi käsittely voi muuttaa mekaanisia ominaisuuksia.
Mitat ja teoreettinen paino
Määritävalmiin reiän halkaisija, yhdessä ulkohalkaisijan ja viimeistellyn seinän vähimmäisvaatimuksen kanssa.
Pyöreälle putkelle:
Nimellisseinä=(OD − ID) ÷ 2
| Valmis ID | Nimellinen OD | Laskettu nimellisseinä | Teoreettinen massa |
|---|---|---|---|
| 40 mm | 50 mm | 5 mm | 5,55 kg/m |
| 80 mm | 100 mm | 10 mm | 22,20 kg/m |
| 100 mm | 120 mm | 10 mm | 27,13 kg/m |
| 140 mm | 170 mm | 15 mm | 57,34 kg/m |
| 160 mm | 190 mm | 15 mm | 64,74 kg/m |
| 200 mm | 230 mm | 15 mm | 79,53 kg/m |
| 250 mm | 290 mm | 20 mm | 133,17 kg/m |
Nämä ovat laskettuja mittaesimerkkejä kyselyn valmistelua varten. Toimituksen toteutettavuus vahvistetaan tarjouksessa.
Massalaskenta:
kg/m=π/4 × (OD² − ID²) × 0,00785
Halkaisijat ovat millimetreinä; oletettu teräksen tiheys on 7 850 kg/m³. Todellinen massa vaihtelee mittojen ja toleranssien mukaan.
Huomioi suunnittelua varten halkaisijatoleranssit, epäkeskisyys, hiontavara ja paikallinen koneistus määritettäessä vähimmäisseinää.
Valmiit poraustoleranssit
Seuraavat ISO-reiän toleranssiesimerkit osoittavat reiän nimellishalkaisijan ja sallitun kokopoikkeaman välisen suhteen.
| Nimellinen reiän halkaisija | H7 | H8 | H9 |
|---|---|---|---|
| >30-50 mm | 0 / +0.025 mm | 0 / +0.039 mm | 0 / +0.062 mm |
| >50-80 mm | 0 / +0.030 mm | 0 / +0.046 mm | 0 / +0.074 mm |
| >80-120 mm | 0 / +0.035 mm | 0 / +0.054 mm | 0 / +0.087 mm |
| >120-180 mm | 0 / +0.040 mm | 0 / +0.063 mm | 0 / +0.100 mm |
| >180-250 mm | 0 / +0.046 mm | 0 / +0.072 mm | 0 / +0.115 mm |
| >250-315 mm | 0 / +0.052 mm | 0 / +0.081 mm | 0 / +0.130 mm |
Esimerkiksi a100 mm H8 reikäon kokorajoituksia100 000–100 054 mm. Toleranssileveydet noudattavat ISO 286-2 -standardia. ISO 286-2:2010
Valitse männän ja tiivisteen vaatima toleranssi. Valmistuksen toteutettavuutta tarkastellaan porauksen halkaisijan, putken pituuden, seinämän ja geometrian vaatimusten perusteella.
Pintarakenne tiivisteen suorituskykyä varten
Määritä valittujen tiivisteiden vaatima pintaprofiili, mukaan lukien:
Ra- ja Rz-rajat.
Materiaalisuhde Rmr tarvittaessa.
Mittausasetukset, suunta ja paikat.
Naarmujen, purseiden ja työstöjälkien hyväksymiskriteerit.
Tiivistevalmistajat arvioivat yhteensopivia pintoja enemmän kuin pelkällä Ra:lla. Pintaprofiili ja materiaalisuhde voivat vaikuttaa soveltuvuuteen silloinkin, kun karheuslukemat näyttävät samanlaisilta.
Hoonaus, SRB ja jälkivalmistus
Hoonaaminenkäyttää hankaavia työkaluja materiaalin poistamiseen ja reiän viimeistelyyn pyörivällä ja edestakaisella liikkeellä.
Hiihto- ja rullakiillotus-SRBkäyttää leikkausta, jota seuraa telakiillotus. Prosessi ja tuloksena oleva pintarakenne eroavat hankaavasta hionnasta. Sunnen – Sunnen Products Company
Ilmoita hyväksytty viimeistelyprosessi tilauksesta. Jos piirustuksessa määritellään hiominen, tarkista ehdotetut vaihtoehdot vaaditun geometrian ja tiivisteen pintaprofiilin suhteen.
Keskustele hitsattujen tai laajasti koneistettujen tynnyrien valmistusjaksosta ja vaiheesta, jossa lopullinen poraus hyväksytään. Hitsausvaatimukset tulee arvioida materiaalikoostumuksen, toimitustilan, liitosrakenteen ja hyväksyttyjen hitsausmenettelyjen perusteella.
Tarkastus ja dokumentaatio
Sovi materiaali ja valmiin putken tarkastuspaketti ennen tuotantoa.
| Tallentaa | Mitä sen pitäisi vahvistaa |
|---|---|
| Materiaalin tarkastusasiakirja | Laatu, kunto, materiaalin tunniste ja sovitut materiaalitestitulokset |
| Mittasuhteinen raportti | OD, valmis ID, pituus ja seinävaatimukset |
| Porausgeometriaraportti | Määritellyt pyöreyden, sylinterimäisyyden tai suoruuden tarkastukset |
| Pintatekstuuriraportti | Mitatut parametrit ja mittausasetukset |
| NDT-raportti tilattaessa | Menetelmä, kattavuus, hyväksymistaso ja tulokset |
| Tunnistus- ja pakkausasiakirjat | Liitäntä toimitettujen putkien, pakkausyksiköiden ja tarkastusasiakirjojen välillä |
MääritäEN 10204 Tyyppi 3.1tarvittaessa. Tunnista myös saapuvan vastaanottoon tarvittavat valmiit porausraportit. EN 10204 -asiakirjatyyppejä käytetään yhdessä soveltuvien tuotespesifikaatioiden kanssa. fi
EN 10305-1 -tilauksille pituussuuntaisen epätäydellisyyden NDT ja tiiviyden tarkastus voidaan määrittää vaihtoehdoissa 12 ja 13. Vahvista tilauksessa vaadittu menetelmä ja hyväksymiskriteerit. hublebas.co.uk
Kolmannen osapuolen todistamisesta tai lisätarkastuksesta voidaan keskustella ennen tilauksen tekemistä.
Sovellukset
| Ostajan hakemus | Tärkeimmät ostonäkökohdat |
|---|---|
| Rakennuskoneiden sylinterit | Materiaalin kunto, vähintään viimeistelty seinä ja väsymismuotoilu |
| Maatalouslaitteiden sylinterit | Poran viimeistely, tiivisteiden yhteensopivuus ja korroosiosuojaus |
| Haarukkatrukki ja käsittelylaitteet | Porausmitat, suoruus ja päätytyöstö |
| Teollisuuspuristimet ja toimilaitteet | Kuormausvaatimukset, geometria ja tarkastusalue |
| Sylinterin korjaus ja vaihto | Alkuperäinen piirustus, liitosmitat ja materiaalitiedot |
Sallittu käyttöpaine riippuu koko sylinterin rakenteesta, mukaan lukien lämpötila, syklinen kuormitus, portit, liitokset ja päätyliitokset.
Toimita tuki ja vientipakkaus
Lähetä piirustukset leikkauspituuksien, porauksen viimeistelyn, päiden valmistelun ja tarkastusvaatimusten tarkistamista varten. Käsittelyn laajuus ja saatavuus vahvistetaan tarjouksessa.
Toistuvia tilauksia varten toimita hyväksytty piirustustarkistus ja hyväksymisspesifikaatio, jotta materiaali-, käsittely- ja dokumentaatiovaatimukset pysyvät yhdenmukaisina.
Sovi kuljetuksessa ja varastoinnissa tarvittava suojaus ja pakkaus:
Väliaikainen korroosiosuoja, joka on yhteensopiva myöhemmän prosessin kanssa.
Reiän ja päädyn suojaus.
Tuet ja erottimet vähentävät käsittelyvaurioita.
Sopivat niput, laatikot tai muu sovittu pakkaus.
Tilaukseen ja materiaalirekisteriin linkitetty tunniste.
Määritä puhdistus-, öljyrajoitukset tai kohdepakkausvaatimukset ennen lähettämistä.
Usein kysytyt kysymykset
1. Mikä ehto minun pitäisi valita: E355+SR vai E355+N?
Vertaa vaadittua lujuutta, venymää ja valmistusjärjestystä. +SR:llä on korkeammat luetellut myöhemmät vaatimukset; +N:llä on suurempi määritelty venymä. Lähetä piirustus, jos ehtoa ei ole vielä määritetty.
2. Miten E355 eroaa E235:stä?
E355:llä on korkeammat luetellut lujuusvaatimukset vastaavissa toimitusolosuhteissa. Myös niiden kemialliset ja venymävaatimukset vaihtelevat. Valitse arvosana komponentin suunnittelusta sen sijaan, että korvaat sen pelkästään nimellä.
3. Voidaanko standardeja EN 10305-1 ja EN 10305-4 käyttää vaihtokelpoisina?
Heillä on erilaiset vaatimukset. Osa 4 kattaa saumattomat kylmävedetyt putket hydrauli- ja pneumaattisiin voimajärjestelmiin ja määrittelee normalisoidun toimituksen. E355:n perusrikkimaksimi on 0,015 % verrattuna osan 1 0,025 %:iin. Vahvista vaadittu standardi selkeästi. hublebas.co.uk
4. Voinko määrittää valmiin reiän H8 tai H9?
Sisällytä vaaditut luokka- tai numeeriset porausrajat piirustukseen. Tarjouksen tulee vahvistaa toteutettavuus valitun reiän halkaisijan, pituuden, seinämän ja geometrian vaatimusten osalta.
5. Voiko SRB korvata hiottu pinnan?
Tarkista ehdotettu prosessi komponenttien eritelmien ja tiivistevaatimusten mukaisesti. Hoonaus ja SRB tuottavat erilaisia pintakuvioita; hyväksyä vaihtoehto vasta sen jälkeen, kun asiaankuuluvat tekniset vaatimukset on tarkastettu.
6. Voidaanko E355-putkia hitsata?
Arvioi hitsaus todellisen koostumuksen, toimitustilan sekä seinä- ja liitosvaatimusten perusteella. Valmistusmenettelyn tulee ottaa huomioon kaikki muutokset, jotka voivat vaikuttaa vaadittuihin lopullisiin ominaisuuksiin tai porauksen geometriaan.
7. Mitä asiakirjoja minun tulee pyytää?
Tunnista EN 10204 -asiakirjatyyppi, materiaalin jäljitettävyysvaatimukset ja valmiit porausraportit. Pyydä mitta-, pinnanrakenne- ja lisätestitiedot saapuvan tarkastussuunnitelmasi mukaan.
8. Onko ultraäänitesti mukana automaattisesti?
Ilmoita kyselyssä NDT-menetelmä, kattavuus ja hyväksymistaso. Tarkastuspaketin tulee määrittää tilauksen edellyttämät testit sen sijaan, että oletetaan, että jokainen putki saa saman testauksen.
9. Mikä on MOQ, hinta ja toimitusaika?
Kaupalliset ehdot vahvistetaan vaaditun kunnon, mittojen, käsittelyn laajuuden, tarkastuksen ja määrän osalta. Sisällytä koetilaus- ja uusintatilausvaatimukset, jotta tarjous voi koskea molempia.
10. Mitä tietoja tarvitaan tarkkaan tarjoukseen?
Lähetä kunto, OD, valmis tunnus ja toleranssi, pituus, määrä ja kohde. Liitä piirustus ja määritä seinä-, pinta-, päätytyöstö-, tarkastus- ja pakkausvaatimukset.
Pyydä tarjous E355-hionnetusta putkesta
Lähetä tekniset tiedot Dongmeng Groupille tarjousta ja teknistä tarkistusta varten.
| RFQ-tuote | Tiedot annettava |
|---|---|
| Materiaali | E355 ja vaadittu toimitusehto |
| Mitat | OD, valmis ID, pituus ja toleranssit |
| Valmis seinä | Vähimmäisvaatimus käsittelyn jälkeen |
| Porauksen viimeistely | Hyväksytyt prosessi- ja pintavaatimukset |
| Käsittely | Leikkaus, viisteet, päät tai koneistus |
| Määrä | Osat, kokonaispituus tai paino |
| Tarkastus | Asiakirjan tyyppi, raportit ja lisätestit |
| Toimitus | Määränpää, pakkaus ja vaadittu päivämäärä |
Esimerkkikysely
EN 10305-1 E355+SR hiottu saumaton putki, ulkohalkaisija 120 mm × viimeistelty sisähalkaisija 100 mm K8 × pituus 2 000 mm, määrä 50 kpl. Ole hyvä ja lainaa liitteenä olevaa piirustusta, mukaan lukien sen pintarakenne, vähimmäisseinä, päädyn valmistelu, EN 10204 Type 3.1 -dokumentaatio ja pakkausvaatimukset.
Pyydä tarjous E355-putkesta
Jos jotkin parametrit ovat epäselviä, lähetä nykyinen piirustus ja tunnista tarkasteltavat kohteet.
