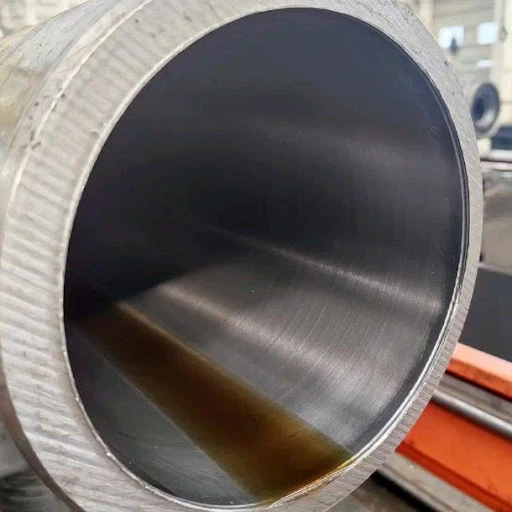

Tervetuloa huippuvalikoimaammeDIN2391-1 Hoonausputket, alan vertailukohtatarkkuus{0}}saumattomat teräsputketkäytetään hydraulisissa ja pneumaattisissa sylintereissä. Nämäkylmävedetyt saumattomat (CDS) putketon erityisesti suunniteltu sisäisellähiottu pintakäsittelyja tiukat mittatoleranssit, valmiina toimimaan luotettavanasylinterin tynnyritjamännän putket. Valmistettu tiukastiDIN 2391-1 standardi, putkemme takaavat poikkeuksellisen rakenteellisen eheyden, pinnan laadun ja työstettävyyden, joten ne ovat ihanteellinen valinta vaativiin sovelluksiinliikkuva hydrauliikka, teollisuuskoneet ja automaatiojärjestelmät.
Ammattitaitoinen tiimi
7x24 tuntia
Tuotteen kuvaus
Standardi: DIN 2391-1
Materiaalit: St45
Tekninen: kylmäveto{0}}saumaton
Toimitustila: BK.BKW,BK+S,GBK,NBK
Suoruus: 0,5 mm / 1 m max alle 3 m putkille, 0,8 mm / 1 m max 3-6 m putkille, 1,2 mm / 1 m yli 6 m putkille
Tekniikka: hiottu & SRB (skived and Roller Burnished).
Sovellus: käytetään raskaiden koneiden, nostureiden, kaivinkoneiden ja trukkien hydraulisylintereissä.
Tuotteiden tekniset tiedot
| Tuote | DIN 2391-1 hiottu saumaton teräsputki hydraulisylinterille |
| Vakio | DIN 2391-1 |
| Materiaalit | St35, St45, St52 |
| Ulkohalkaisija | 30-280mm |
| Seinän paksuus | 2-25mm |
| Pituus | 3m-8m |
| Toimitusehto | BK (kylmävedetty, kova), BKW (kylmäveto, pehmeä), BKS (kylmäveto, stressinpoisto), GBK (hehkutettu), NBK (normalisoitu) |
| MOQ | 2 TON |
| paketti | Öljykastettu pinta, pieni halkaisija pakattu puulaatikoihin, suuri halkaisija kääritty pusseihin, sidottu teräsnauhoilla |
| lähetys | 20GP/40GP/40HQ FCL TAI LCL |
| incoterms | EXW FOB CFR CIF |
| maksu | 30% TT-talletus, 70% saldo ennen lähetystä |
| toimitus | Riippuu varastotilanteesta ja todellisista tilausmääristä |
St45-mittojen toleranssi:
| OD (mm) | ID (mm) | Toleranssi | ||
| OD (mm) | ID (mm) | WT (mm) | ||
| 40-74 | 30-65 | 士 0.01 | -0.3-0.5 | Pienempi tai yhtä suuri kuin 0,5 |
| 74-98 | 65-85 | 士0.01 | -0.4-0.6 | Pienempi tai yhtä suuri kuin 0,5 |
| 100-116 | 85-100 | 士 0.02 | -0.4-0.6 | Pienempi tai yhtä suuri kuin 0,6 |
| 124-134 | 110-115 | 士 0.02 | -0.6-0.8 | Pienempi tai yhtä suuri kuin 0,6 |
| 140-158 | 120-135 | 士 0.02 | -0.7-0.9 | Pienempi tai yhtä suuri kuin 0,8 |
| 165-176 | 140-150 | 士 0.02 | -0.7-0.9 | Pienempi tai yhtä suuri kuin 0,8 |
| 188-203 | 160-180 | 士 0.02 | -0.7-0.9 | Pienempi tai yhtä suuri kuin 0,8 |
St45 hiottu toleranssi:
| ID koko | ID-poikkeama (mm) | |||
| H7 | H8 | H9 | H10 | |
| 30 | +0.021 | +0.033 | +0.052 | +0.084 |
| >30-50 | +0.025 | +0.039 | +0.062 | +0.100 |
| >50-80 | +0.030 | +0.046 | +0.074 | +0.120 |
| >80-120 | +0.035 | +0.054 | +0.087 | +0.140 |
| >120-180 | +0.040 | +0.063 | +0.100 | +0.160 |
| >180-250 | +0.046 | +0.072 | +0.115 | +0.185 |
| >250-315 | +0.052 | +0.081 | +0.130 | +0.210 |
| >315-400 | +0.0527 | +0.089 | +0.140 | +0.230 |
FAQ
Q1: Mitä "Honing" tarkoittaa DIN2391-1 Hooning Tube -putkessa?
A:Hoonaus on tarkkuustyöstöprosessi, joka luo erinomaisen pinnan putken sisähalkaisijalle (ID). Tämähiottu pintatarjoaa ihanteellisen tiivistyspinnan männille, vähentää kitkaa ja varmistaa hydraulisylinterin tasaisen toiminnan.
Q2: Mitä eroa on DIN 2391-1 C- ja HC-tilojen välillä?
A:TheC-tila (kylmätyöstetty-)tarjoaa korkean lujuuden{0}}kylmäpiirustusprosessista. TheHC-tila (karkaistu + kylmätyöstetty-)käy läpi lisälämpökäsittelyn (kovettuminen) ennen lopullista kylmävetoa{0}}, mikä johtaa korkeimpaan mahdolliseen vetolujuuteen ja myötörajaan vaativimpiin korkeapainesovelluksiin.
Q3: Voinko työstää nämä putket suoraan ilman sisäistä porausta?
A:Kyllä, ehdottomasti. Ensisijainen etuDIN2391-1 Hoonausputketon se, että ne toimitetaan sellaisenaantarkkuussylinteri tynnyrit, valmis käyttöön. Voit tyypillisesti jatkaa suoraan ulkoisten ominaisuuksien koneistamiseen (kuten päätykappaleiden kierteitykseen) ilman sisäistä porausta tai hiontaa, mikä säästää huomattavasti aikaa ja kustannuksia.
Q4: Miten DIN2391-1 verrataan ASTM A513 -letkuun?
A:Vaikka molemmat ovat mekaanisia letkuja varten,DIN2391-1on erikoistunut standardi erityisesti hydraulisylintereille. Se edellyttää tiukempia toleransseja mitoissa, suoruudessa ja erityisesti sisäisessä pinnan viimeistelyssä (hionta) verrattuna yleisempään tarkoitukseen{1}}ASTM A513. DIN2391-1 on "käyttövalmis" ratkaisu, kun taas A513 vaatii usein laajaa sisäistä koneistusta.
Q5: Mitkä toleranssiluokat ovat saatavilla standardin DIN 2391-1 mukaisesti?
A:DIN 2391-1 määrittelee useita toleranssiluokkia ulkohalkaisijalle ja seinämän paksuudelle. Yleisimmät hiottuille putkille ovat:
h8 / h9ulkohalkaisijalle (melko tiukka toleranssi).
H10 / H11sisähalkaisijalle hionnan jälkeen.
Pyydä meiltä sovellukseesi sopiva toleranssiluokka.
Q6: Tarjoatko mukautettuja leikkaus- ja viistepalveluita?
A:Kyllä, tarjoamme lisäarvoa-lisäpalveluita, mukaan lukien tarkkuusleikkauksen tarvittavaan pituuteen, jäysteenpoistoon ja sekä sisä- että ulkoreunojen viisteyteen hitsauksen ja kokoonpanon helpottamiseksi.
